Настройки устройства и датчика

Назад   Вперед

Настройки вызываются двойным кликом по значку устройства/датчика в списке устройств/датчиков

Настройки адаптера

ComPortSettings

Порт

COM-порт, через который будет работать подключенный к компьютеру адаптер порта. Кнопка справа ("Обновить") позволяет обновить список портов после подключения к компьютеру новых устройств.

Если порт уже "занят" (открыт в другой программе, или уже занят под второй адаптер порта), после нажатия кнопки "Cохранить" в списке устройств отобразится ошибка открытия порта:

ComPortError

После освобождение порта (закрытия программы, занимавшей порт) или переназначения порта под второй адаптер при очередном цикле опроса ошибка автоматически исчезнет. Перезагрузки программы для этого не требуется.

Включено

Если не задано, порт является выключеным, его опрос (и всех устройств, подключенных к адаптеру порта) не ведется.

Факт изменения опции "Включено" отражается в событиях.

Настройки устройства

DeviceSettings

Адрес

Каждое устройство имеет уникальный адрес (число от 2 до 255). Изменение адреса может быть необходимо при замене модуля на аналогичный, но с другим адресом.

Имя

Имя отображается везде в качестве названия устройства. Вместе с названием датчика образуется полное имя.

Например, имя устройства - "Улица", устройство имеет два датчика с именами "Температура" и "Влажность". Полное имя датчика - "Температура (Улица)" и "Влажность (Улица)"

Включено

Если не задано, устройство является выключеным, опрос по нему не ведется. В терминологии охранных систем переключение опции "Включено" - это снятие с охраны/постановка на охрану.

Факт измерения опции "Включено" отражается в событиях.

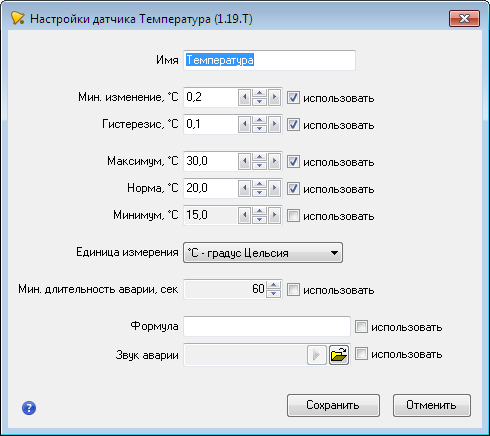

Настройки датчика

SensorSettings

Имя

Имя отображается везде в качестве названия датчика. Например, "Температура на улице", или "Улица".

Мин. изменение

Задает минимальное изменение значение датчика, которое будет фиксироваться на тренде.

Например, текущее значение: 20,0 °С. Задано мин. изменение: 0,2 °С. При очередном опросе пришло новое значение: 20,1°С. Тренд при этом не изменился: 20,1 - 20 < 0,2. При следующем опросе опять пришло новое значение: 20,2°С. В тренд при этом заносится новое значение: 20,2 °С, т.к. 20,2 - 20 >= 0,2.

Таким образом реально было три значения: 20,0°С; 20,1°С; 20,2°С. А в тренд сохранилось два значения: 20,0°С; 20,2°С.

Минимальное изменение позволяет отсеивать несущественные колебания, экономя место в базе данных.

Максимум, Норма, Минимум

Максимум и минимум задают граничные значения, при выходе за которые датчик входит в состояние "Авария".

Норма влияет только на отображение тренда:

Отображение линии нормального значения.
Вывод линии графика симметрично относительно нормального значения.

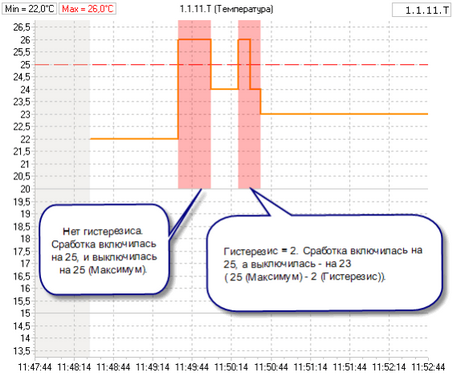

Гистерезис

Гистерезис определяет задержку восстановления датчика из аварии. Задание гистерезиса позволяет устранить возникновение многочисленных событий Авария / Восстановление при колебании значения датчика вблизи минимума/максимума.


Hysteresis



Мин. длительность аварии, сек

Задает минимальную длительность нахождения показаний за пределами заданных мин. или макс. Актуально для отсечении коротких по времени превышений уставок мин. или макс., например в холодильной камере при кратковременном открытии двери.

Например, для сенсора температуры выставлена минимальная длительность аварии 120 сек (2 мин). В этом случае, как видно из графика, при привышении верхней уставки (30,0 °С) авария возникает не сразу, а только через 2 мин нахождение температуры за пределами 30.0 °С.

На втором пике видно, что превышение длительностью менее 2-х мин не приводит к наличию красной зоны. А именно в начале красной зоны выполняются сценарии по отправке SMS/Email и проигрывания звука аварии.

MinAlarmDuration

Формула

Задает формулу преобразования значения датчика. В формуле можно использовать арифместические операторы (+, -, *, /) а также переменные и функции:

Value - переменная, исходное значение датчика
Sqrt(X) - функция, квадратный корень числа X
Sqr(X) - функция, квадрат числа X (X*X)



Примеры формул (вводить без кавычек):

"Value - 1.2" - отнимает от исходного значения датчика 1.2, например, если это датчик температуры и его исходное значение 20.0 °С, в итоге будет 20.0 - 1.2 = 18.8 °С

"Sqrt(Value)" - квадратный корень исходного значения датчика, например, если исходное значение 16.0, в итоге будет Sqrt(16.0) = 4

Звук аварии

Задает конкретный звук, который будет проигран при выходе за уставки. Если звук короткий, он будет периодично повторяться. Если конкретный звук для датчика не задан, будет проигрываться звук по умолчанию.

Любой звук проигрывается только если выключена опция "Система / Без звука".

Редактирование звука аварии доступно только в приложении-клиенте «Страж»
